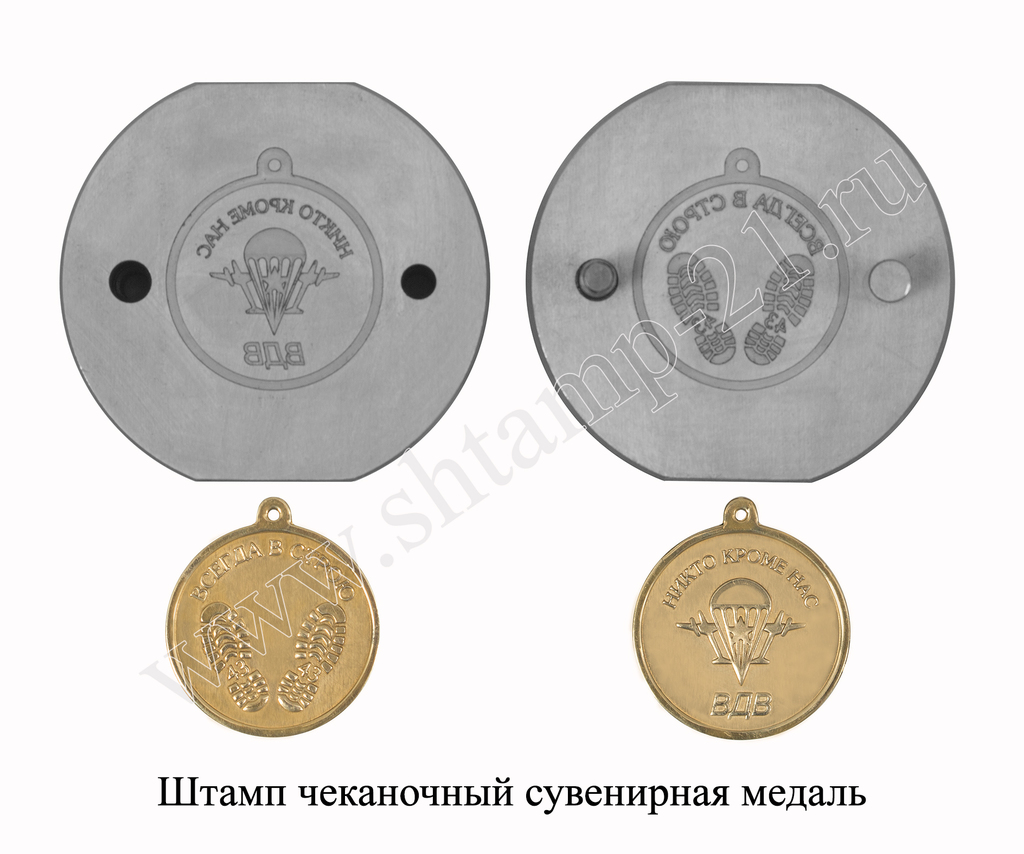

В этом разделе сайта представлены штампы для изготовления медалей, а также крепления медалей и орденов, которые используемых при производстве.

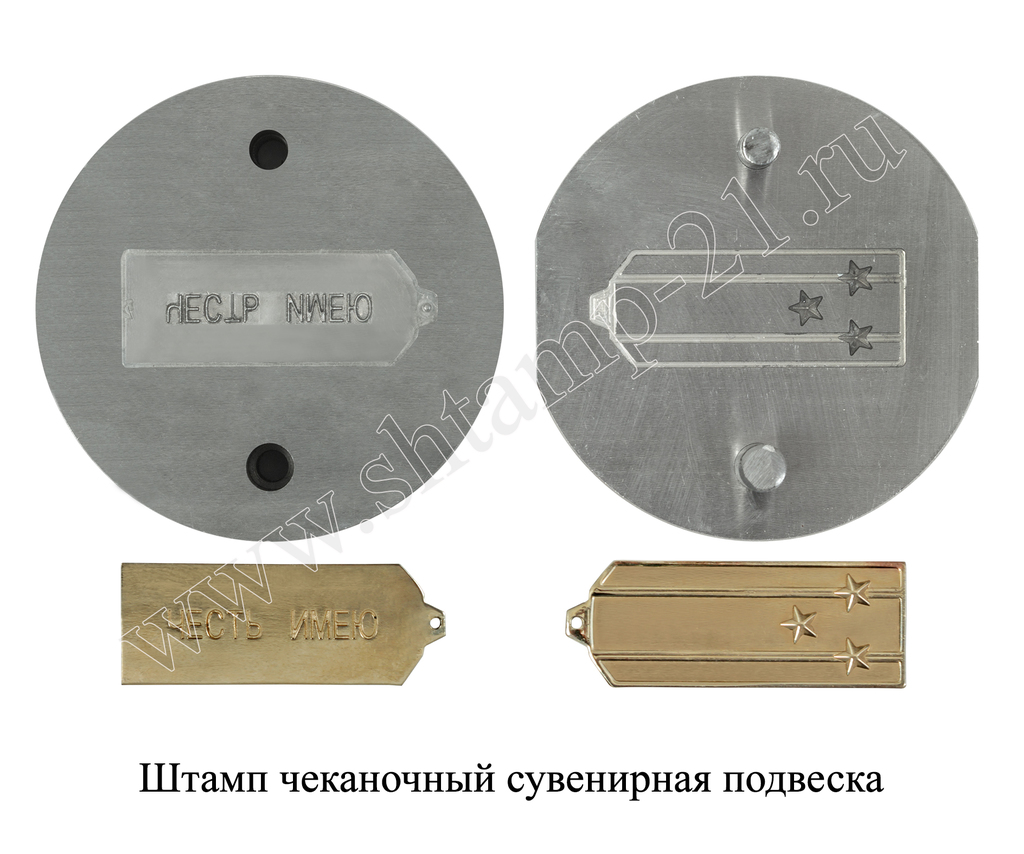

Штамп для изготовления «подвеска на планке»,  традиционно применяется для крепления медалей.

Назначение

Данный комплект штампов вырубных (просечных), предназначен для изготовления мелкими и средними партиями детали простого профиля с отверстием под ленту (колодка, планка медали, которая обтягивается специальной лентой), из листового проката толщиной до 2 мм. Вырубаемая деталь – колодка, планка для медали под ленту Специалисты знают, что точное исполнение колодки (планки) для медали очень важно, так как она отражает значимость награды. Мы можем изготовить инструмент, который максимально близко подойдет Вам по замыслу (качество, простота в работе, надёжность), для производства колодки, планки (основных видов колодок и планок для медалей) Вашей медали. Используя наши вырубные штампы для производства колодки, планки, Вы можете существенно снизить стоимость заказа и ускорить его выполнение. Комплект состоит из двух штампов: 1. первый штамп вырубает заготовку (колодку, планку для медали) по контуру; 2. второй штамп просекает в заготовке (в колодке, планке для медали) отверстие под ленту.

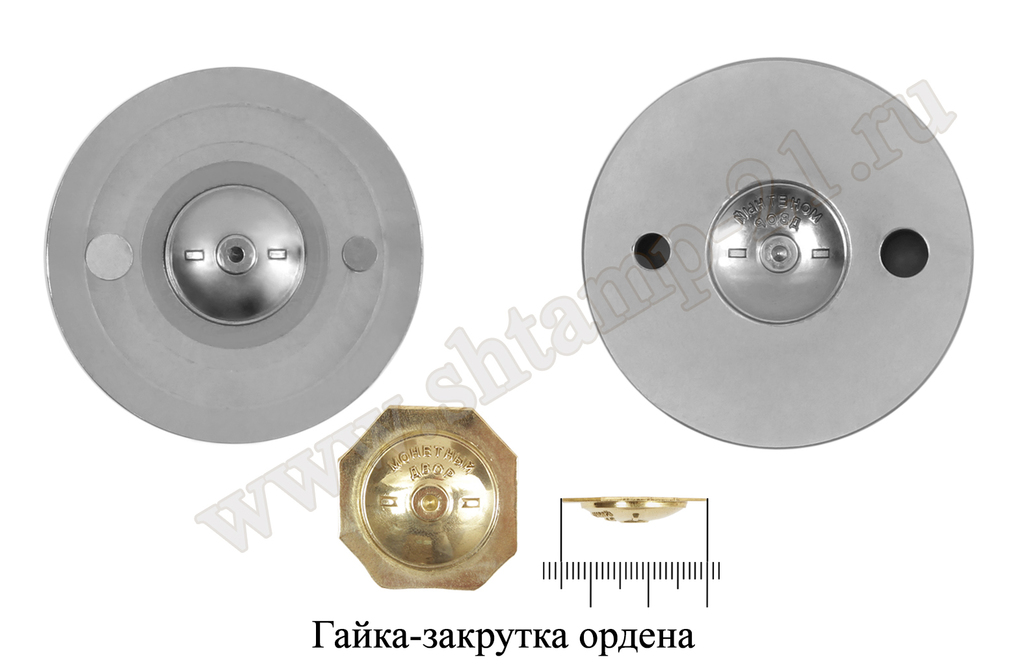

Штамп для изготовления "Винт-гайка",  традиционно применяется для крепления орденов, который, обеспечивает плотное прилегание нагрудного знака к одежде. Накручивающийся элемент (гайка) может иметь диаметр от 10 до 25 мм и представляет собой отдельное ювелирное изделие, выполненное из того же драгоценного металла, что и нагрудный знак.









Применение
Здесь важны три условия:
  • Качественный прокат (материал: латунь, алюминий, бронза).
  • Пресс, который создаёт достаточное усилие для вырубки.
  • Штамп вырубной - просечной.
Все три условия одинаково сильно влияют на производственный процесс. Данный комплект штампов просечных применяются в мелкосерийном и среднесерийном производстве, в небольших мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката до 2 мм и ограничена конструкционными особенностями штампа. В качестве идеальной термообработки рекомендуем нормализацию металла в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной винтовой пресс, реечный пресс, гидравлический пресс, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность вырубки заготовок для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Назначение

Данный формообразующий штамп, предназначен для изготовления мелкими и средними партиями детали (накручивающего элемента «гайки» ордена), из листового проката толщиной до 2 мм. Формующая деталь – колодка, планка для медали под ленту Специалисты знают, что точное исполнение колодки (планки) для медали очень важно, так как она отражает значимость награды. Мы можем изготовить инструмент, который максимально близко подойдет Вам по замыслу (качество, простота в работе, надёжность), для производства колодки, планки (основных видов колодок и планок для медалей) Вашей медали. Используя наши вырубные штампы для производства колодки, планки, Вы можете существенно снизить стоимость заказа и ускорить его выполнение. Комплект состоит из двух штампов: 1. первый штамп вырубает заготовку (колодку, планку для медали) по контуру; 2. второй штамп просекает в заготовке (в колодке, планке для медали) отверстие под ленту.

Применение

Здесь важны три условия:
  • Качественный прокат (материал: латунь, алюминий, бронза).
  • Пресс, который создаёт достаточное усилие для вырубки.
  • Штамп вырубной - просечной.
Все три условия одинаково сильно влияют на производственный процесс. Данный комплект штампов просечных применяются в мелкосерийном и среднесерийном производстве, в небольших мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката до 2 мм и ограничена конструкционными особенностями штампа. В качестве идеальной термообработки рекомендуем нормализацию металла в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной винтовой пресс, реечный пресс, гидравлический пресс, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность вырубки заготовок для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Сравнительная характеристика

Конкуренцию вырубному (просечному) штампу «колодка медали» «планка медали» в данном случае составляет метод литья по выплавляемым моделям. Но, что касается изготовления деталей, форма которых тяготеет к плоскости, штамповка имеет ряд преимуществ. Преимущества штамповки в этой области сводятся к следующему: -возможна передача более тонких деталей рельефа по сравнению с литьём поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке -скорость получения детали штамповкой на несколько порядков выше, чем при отливке износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок -снизить затраты (оборудование, расходные материалы и т.д.) при производстве изделия Что делать, если такого просечного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить вырубной штамп на заказ по образцу, чертежу или эскизу.
